SAR ADC也經常被稱為二進制搜索ADC，主要應用于中高分辨率和中高轉換速率的場合。其工作原理是基于二進制算法搜索的方法，通過對輸入信號進行采樣，將得到采樣值依次與D/A網絡生成的參考電壓值進行比較，最后得到由最高位到最低位的邏輯輸出?；窘Y(jié)構如圖1所示：主要包括采樣保持電路(S/H)、比較器、D/A轉換網絡和SAR邏輯控制電路。

圖1 SAR ADC結構示意圖

　　模擬輸入信號經采樣保持之后(VIN)，送到比較器的一個輸入端;SAR邏輯控制電路將最高位(MSB)D_(N-1)預置為高電平，經過D/A轉換網絡產生一個參考電壓值，接到比較器的另一輸入端;這兩個電壓值進行比較得到最高位D_(N-1)的值，同時比較器的輸出(“0”或“1”)反饋到SAR邏輯控制電路，將次高位D_(N-2)預置為高電平。按照上述的比較方法，依次類推，直到確定最低位的值為止，這樣就完成了一次數據的轉換。

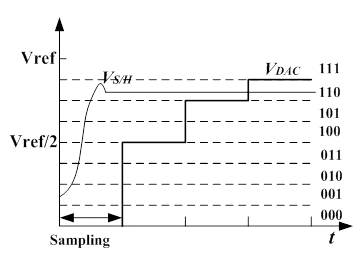

　　對N位的SAR ADC，至少需要進行N次比較，得到完整的數據輸出。圖2給出了3位SAR ADC逐次比較過程。

圖2 3 bit SAR ADC 逐次比較過程示意圖

　　SAR ADC以低功耗、無運放、低電壓等優點在超深亞微米工藝下有很大的發展與應用前景。

　　芯力特電子科技有限公司(簡稱芯力特公司)是一家專業從事混合信號集成電路設計的高科技企業，有專業的ADC設計團隊，全面考慮各種非理想因素對ADC性能帶來的影響，可以為客戶定制性能優異、多種類型的ADC。公司圍繞智慧電網等物聯網致力于相關芯片技術攻關，采用靈活的商務模式提供專門的人力、物力進行技術服務與產品的定制設計，以滿足客戶的專用型需求，以一站式的服務達到客戶與自身雙贏的目的。

　　一、芯力特公司有非常優秀的AD/DA設計能力，在硅片上成功研發過多種AD，DA芯片與IP：

1)高精度高速10bit 100MHz pipeline/12bit 60MHz pipeline的ADC，已經在0.18um/0.13um CMOS工藝驗證;

2)高精度低速低功耗12bit 4MHz SAR ADC，已經在0.18um CMOS工藝驗證;

3)高精度低速的sigma-delta ADC，從14-24bit，已經在0.5um/0.35um/0.18um CMOS工藝驗證;

4)極高速的200MHz 6-8bit flash ADC，已經在0.18um/0.13um CMOS工藝驗證;

5) 8/10/12bitDAC，已經在0.35um/0.25um/0.18um/0.13umCMOS工藝驗證。

　　二、芯力特公司擁有高性能RS485接口芯片產品，該產品不僅具有失效安全、熱插拔、過溫保護、控制與輸入端口遲滯、超低靜態功耗等特點，而且具有優秀的抗雷擊浪涌能力、高壓靜電釋放能力，其接觸放電能力與ESD HBM標準均達到±15KV水平。
