LIN收發器芯片SIT1021四種工作模式的轉換

發布日期：2022-01-25發布者：芯力特 分享到:

芯力特LIN收發器芯片SIT1021有四種工作模式：分別為休眠模式、待機模式、正常模式和上電模式，工作模式轉換圖如下：

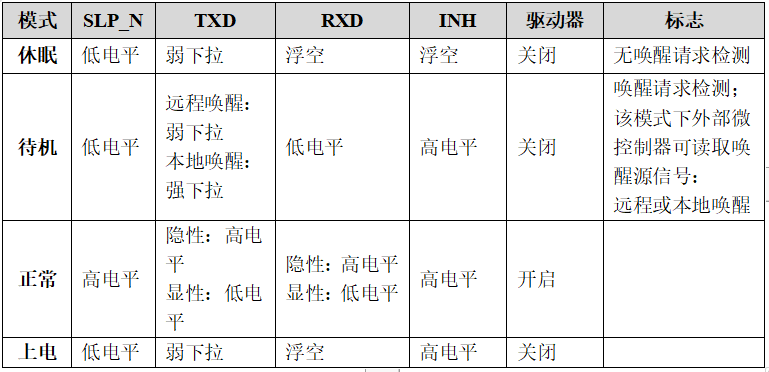

SIT1021工作在各模式下，相關引腳狀態如下表：

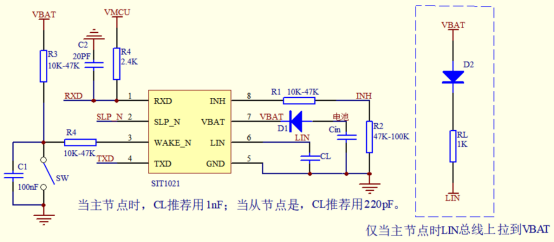

SIT1021在待機模式、正常模式和上電模式下，INH腳輸出都是高電平（電壓幅值與VBAT相同），只有在休眠模式下輸出才是浮空狀態；如果需要INH腳控制外部電源管理模塊，則需將此腳通過電阻下拉到地看，如下圖，考慮到功耗，下拉電阻R2推薦使用100K（如果電源管理模塊使能腳內部未接下拉電阻，則需要外接下拉電阻，如果內部有接下拉電阻，則可根據實際應用來決定是否外部加下拉電阻）；可根據電源管理模塊使能腳耐壓，調節R1和R2的阻值，以調節輸出到電源管理模塊的使能腳電壓。如果不用此功能可以通過電阻上拉到VBAT，或者懸空。應用時應注意，芯片上電后，需將SLP_N腳置高使芯片進入正常模式后，才能將其設置在休眠模式，如上電后直接將SLP_N腳置低，則無法進入休眠模式；另外休眠模式與正常模式可以通過設置SLP_N腳來回轉換；如果在休眠模式下，通過本地喚醒或者遠程喚醒后，SIT1021先進入待機模式，同時RXD輸出喚醒標志（置低），TXD輸出喚醒源標志（置低（弱下拉代表遠程喚醒，強下拉代表本地喚醒））；當MCU檢測到喚醒標志后，通過喚醒源標志檢測到喚醒源，控制SLP_N置高，進入正常模式，接收數據。
