芯力特LIN收發器芯片SIT1021總線上電容與電阻設計應用

發布日期：2022-05-05發布者：芯力特 分享到:

ISO 17987-4-2016中對LIN總線上的RC時間常數有要求，并且對主節點和從節點的上拉電阻和總線電容要求各不相同，表1、表2是對主從節點的上拉電阻和時間常數τ、總線電容的規定：

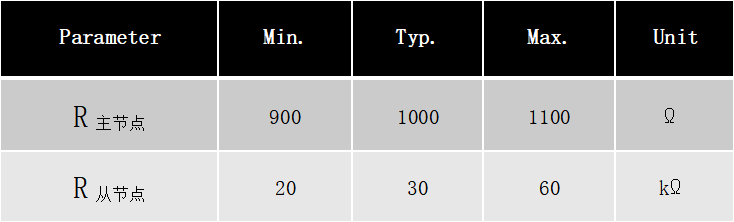

            上拉電阻R主節點、R從節點：

表1

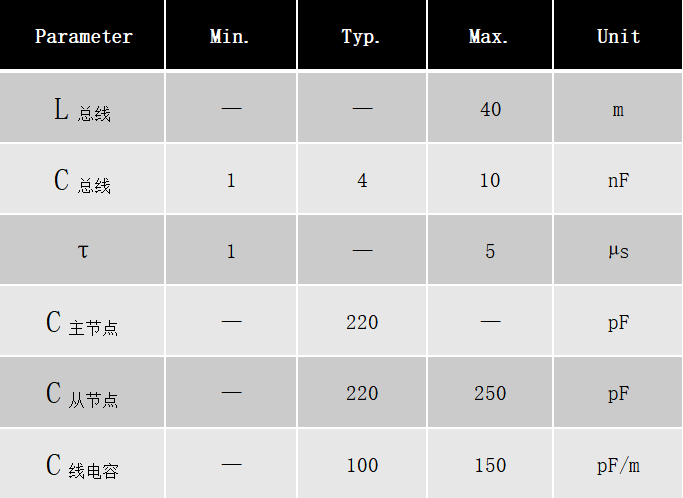

RC時間常數（τ）、主從節點電容（C主節點、C從節點）、總線上的等效總電容（C總線）、線電容（C線電容）、總線長度（L總線）：

表2

RC時間常數中R為總線上所有節點上拉電阻并聯的總阻值R總線，C為總線上所有的主從節點并聯電容及總的線電容之和即C總線 ，這個值限定在（1～10nF）；如下：

       R總線  =  R主節點||R從節點_1||R從節點_2|| ...... ||R從節點_n

       C總線 = C主節點  + n × C從節點  + C線電容 ×L總線

       τ = R總線 × C總線

       n為從節點個數。

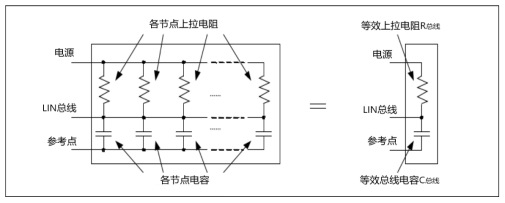

       LIN總線等效電路如下圖：

在設計時，需要根據總線長度和節點數來確定C主節點 和C從節點 ，最終將時間常數設置在1～5us內。例如：總線長16米，節點3個，C從節點=220PF，R主節點=1000Ω，R從節點=30K，可根據已知參數確定C主節點；

⑴ 首先計算出R總線

          R總線=1K||30K||30K||30K=0.909K；

⑵ 確定時間常數τ=3us，τ規定為1～5us，可以根據需求設置。

⑶ 計算出C總線

         由τ = R總線 × C總線可知

         C總線 =τ/R總線 =3/0.909=3.3nF=3300pF

⑷ 計算出C主節點

         C主節點=C總線- n × C從節點 - C線電容 ×L總線=3300-3*220-16*100=1040pF

由以上可知C主節點可選用1nF電容。

為獲得更好的斜率及EME效果，使用我司SIT1021設計時推薦使用R總線=660Ω和C總線=6.8nF。
