SIT1463Q SIC CAN收發器應用概述2

發布日期：2025-01-06發布者：芯力特 分享到:

SIT1463Q簡介

 芯力特是國內首個量產CAN收發器和CAN FD收發器的公司，SIT1463Q作為芯力特第三代收發器產品積累了芯力特多年來在CAN收發器接口的產品研發經驗，SIT1463Q不僅全新搭載了CAN SIC（CAN Signal Improvement Capability）功能，同時在穩定可靠性、抗擾性、EMI 等方面表現優秀。目前SIT1463Q已經通過了國內多家車廠和Tier1的測試，已穩定量產出貨。

傳輸時延與位時間

SIT1463Q滿足CiA 601-4規范，通過升級發射器實現了更高的比特率，確保在總線上可靠地生成非常精確的比特，且明顯降低了總線發送時延和對稱性，支持高達8Mbps的傳輸速率。如表1，可對比SIT1463Q與普通CAN FD收發器(SIT1043Q)在5Mbps速率下，在位時間上偏差更小，顯/隱信號的一致性提升明顯。

表 1： 收發器時間規格對比表?

振鈴抑制

振鈴是指在CAN總線的通信過程中，由于阻抗不匹配導致的信號反射等原因，使得信號在傳輸線上多次反射，進而產生的一種振蕩現象。振鈴現象可能會對CAN總線的通信質量產生負面影響，甚至有可能導致通信失敗。

如圖1，使用非常惡劣的5節點5米線長網絡拓?fù)鋵?duì)收發器的振鈴抑制能力進行測試。

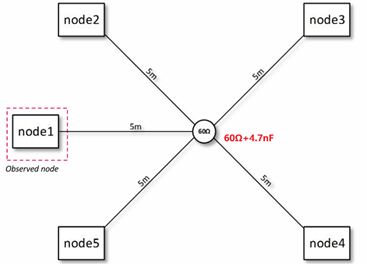

圖1：星型網絡示意圖

普通CAN FD收發器在星型網絡下振鈴非常明顯，且在RXD上出現明顯的信號“撕裂”，在這種惡劣的網絡下通信可能會出現錯誤；SIT1463Q搭載CAN SIC功能，具備非常優秀的振鈴抑制能力，即使在速率高達8Mbps甚至是10Mbps時RXD仍完美還原了TXD信號，即表示在惡劣星型網絡下SIT1463Q可穩定高速率通信。

詳細信息歡迎與芯力特進一步交流！

優異的EMI、抗擾性能

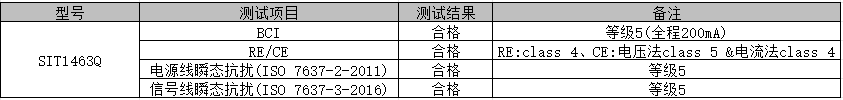

在工況復雜的汽車應用中，系統內部的電磁干擾會以輻射和傳導的方式對外進行干擾，從而會影響到系統其他器件的正常工作。SIT1463Q具備優異的EMI性能，使用芯力特Demo板依照CISPR 25-2016標準進行測試，以2Mbps、總線負載約67%的條件可以通過RE:Class 4、CE:電壓法Class 5 &電流法Class 4。

隨著新能源電動汽車的快速發展，車上電子零部件的可靠性對整車性能影響較大，SIT1463Q的強大抗擾能力可保證在惡劣的電磁干擾中維持正常工作，滿足電磁兼容要求。依照ISO 11452-4:2020標準進行測試，在無共模電感的條件下以5Mbps的速率通過了Level 5(全頻段200mA)測試。在依照ISO 7637-3-2016 與ISO 7637-2-2011 的12V標準,SIT1463Q均通過最高等級的測試。

SIT1463Q在無外部共模電感的條件下，可以通過±8kV的接觸放電；同時根據IEC 61000-4-2標準，搭配芯力特ESD：SITLE24V2BNQ系統級ESD可以通過±25kV以上的接觸放電和空氣放電。

以上測試均已經獲得權威第三方測試證書，如有需要請與我司業務部門索取。

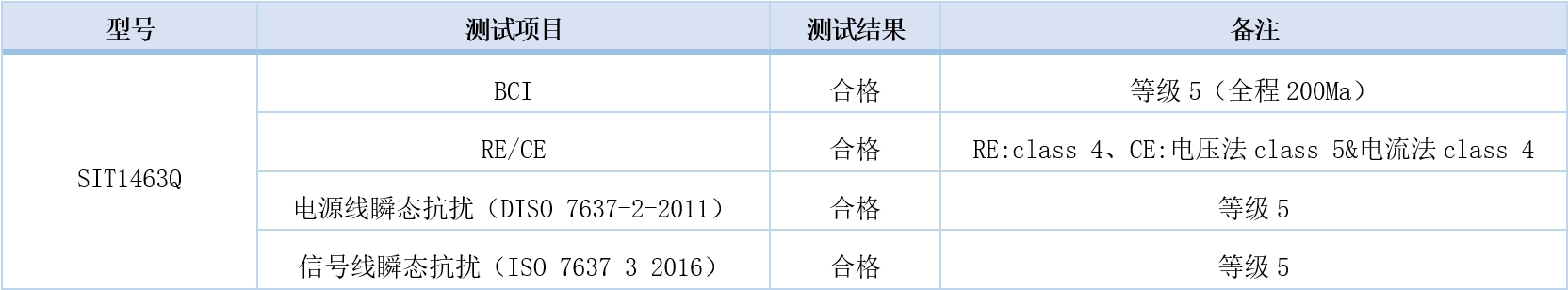

圖2 SIT1463Q 系統EMC性能裝現

向下兼容

SIT1463Q收發器完全符合CiA 601-4 v2.0.0規范，并兼容ISO 11898-2:2016標準，它與CAN-FD可在同一總線上運行;SIT1463Q提供了顯著的系統優勢，可以Pin to Pin兼容同類型的CAN FD芯片，無需在物理層或應用層進行設計更改（不需要做軟件硬件修改）；這使得SIT1463Q CAN SIC收發器為提升CAN FD網絡性能提供了一個簡單替換解決升級方案。

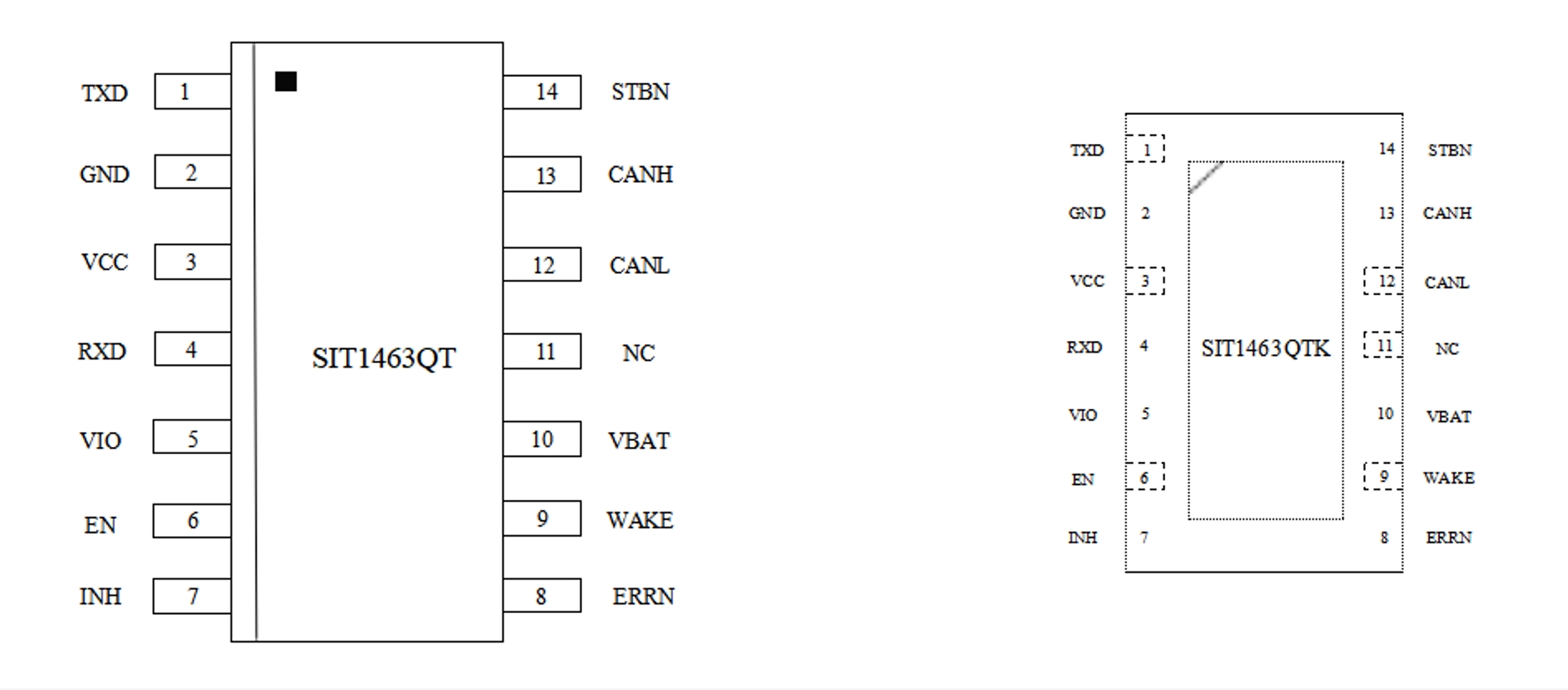

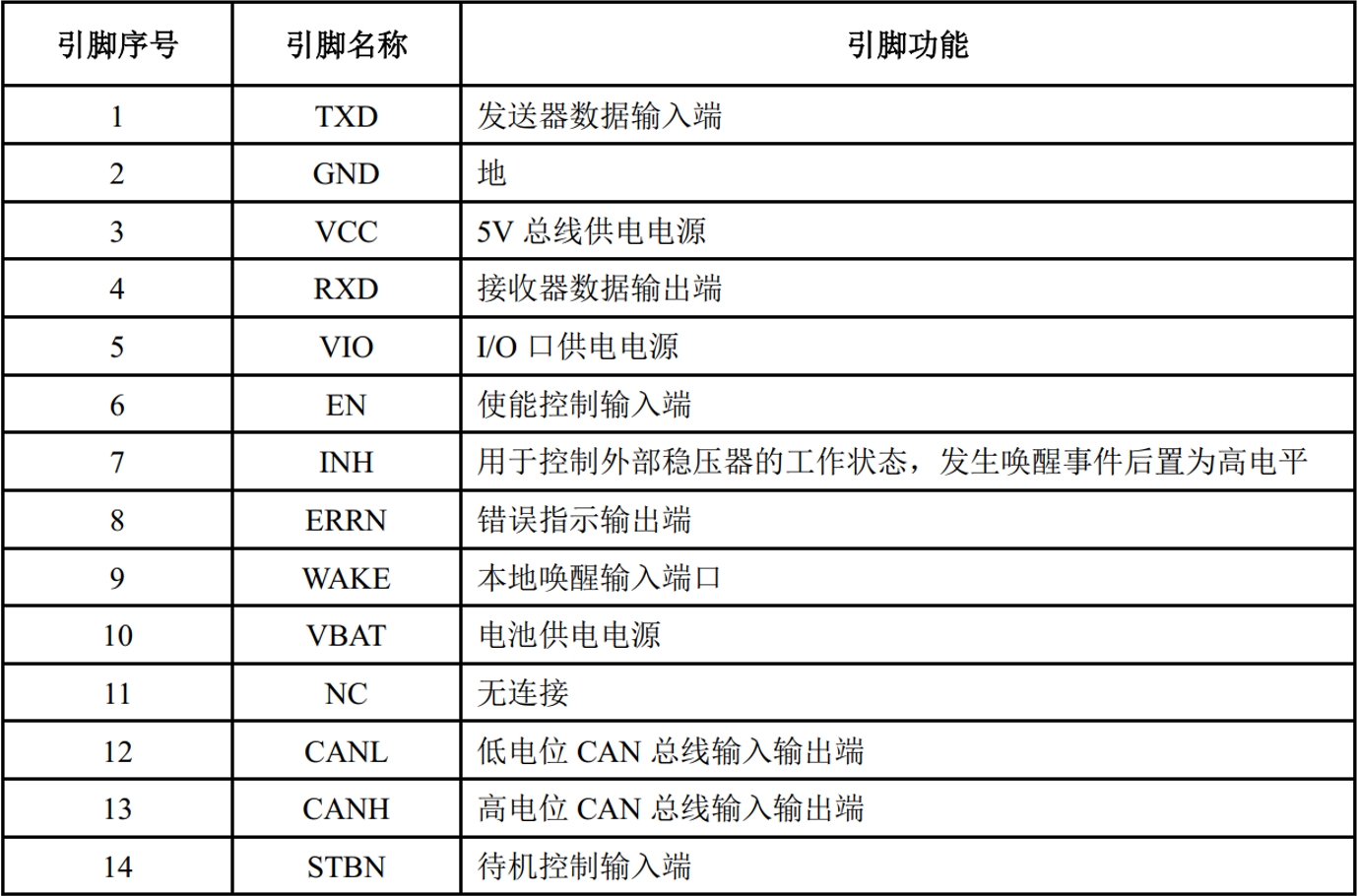

圖3 SIT1463Q引腳定義及功能
